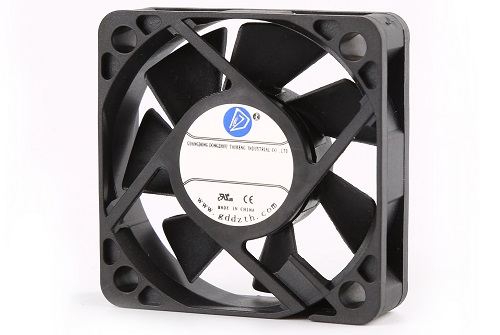

散熱風扇該功能是利用脈寬調制信號來控制風機的轉速，脈沖信號的頻率范圍：30Hz-30KHz。脈沖信號的高電壓可以是3～10V之間的任意電壓，脈沖信號低電壓的極大值為0.4 V。散熱風扇的轉速與占空比成線性關系，當脈沖信號的高壓百分比達到極大值時，風機轉速達到最大值?？蛻暨x擇PWM功能后，散熱風扇將帶有CS-恒速功能，IR-沖擊電流保護，CL（限流）功能。


      PWM遵循一個額外的識別條形碼。如P20 80 25 80 C393 Cs320“P”表示輸入信號為PWM，而“20”表示兩個最具代表性的占空比（即20%、80%）?！?5 80”表示的是最具代表意義的兩個轉速點（即全速的25%，全速）。


      綜上所述，“20 80 25 80”意味著當輸入PWM信號的占空比為20%時，散熱風扇轉速為1000 RPM。當PWM信號占空比為80%時，轉速為3200 rpm。
